Установка АСР-60

АСР-60 - установка для бестраншейной прокладки трубопроводов.

Установка АСР 60 позволяет проводить трубопроводы, не прибегая к прокладке траншей. Такой способ подземной прокладки необходим, когда трубопровод пересекает шоссе и магистральные пути, а также при наличии риска повредить имеющиеся подземные коммуникации. Технология АСР-60 предполагает создание проколов в грунте, что позволяет вонзить трубу в заданном направлении.
Установка АСР-60 позволяет без вскрытия грунта:
— осуществлять проколы грунта диаметром от 100 мм до 315 мм и протяженностью до 120м, в зависимости от грунта;
— заменять трубопроводы и прокладывать новые, выполненные из различных материалов (с разрушением или без разрушения их), сохраняя внутренний диаметр или увеличивая его в 1,5 раза;
— прокладывать стальные коллекторы под железными дорогами и автомагистралями;
— вести работы по санации трубопроводов расположенных между стандартными колодцами (диаметр люка 600мм).

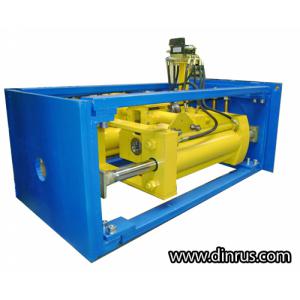

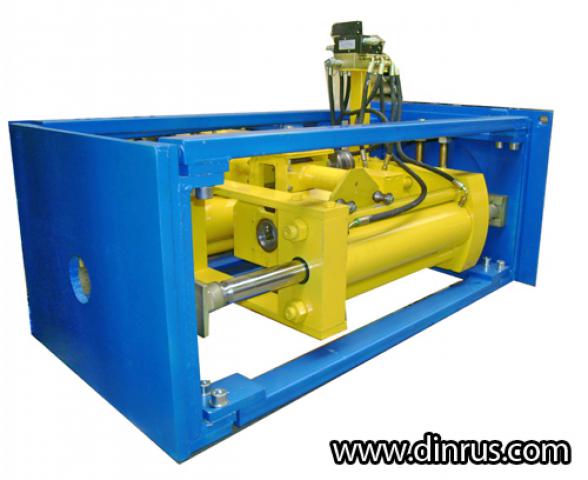

Комплект поставки:
I. Силовой блок
1. Рама с опорными плитами
2. Силовой гидроцилиндр
3. Гидроцилиндры для пространственного ориентирования силового гидроцилиндра
4. Устройство для зажима штанг
5. Гидравлический ключ
II. Гидроагрегат
III. Рукава высокого давления

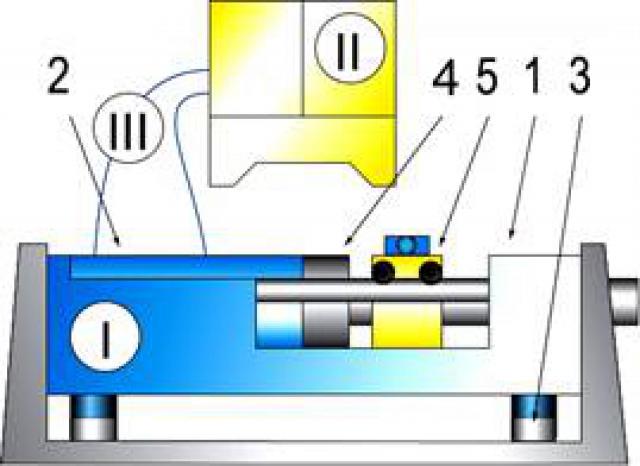

Схема установки:

Для размещения силового агрегата роют рабочую нишу на дне колодца, а в месте, до которого необходимо протянуть трубу приемный котлован для сварки плети из полиэтиленовой трубы.

Размеры приемного котлована зависят от размера модулей прокладываемого трубопровода.

Замена труб выполняется следующим образом:

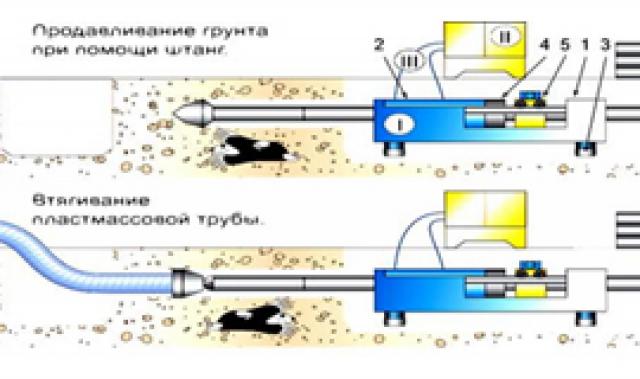

—Последовательно подают наборные штанги, которые зажимаются узлом захвата на штоке силового гидроцилиндра и свинчиваются друг с другом при помощи специального гидромеханического ключа. Силовой гидроцилиндр последовательно проталкивает штанги сквозь грунт или старый трубопровод. Первая штанга оснащена конусом, который необходим для прокалывания грунта, засоров и т. д в трубе. Благодаря этому при восстановлении старого трубопровода проблемы ориентации новой трубы в пространстве не возникает.

— По достижении первой штангой ответного котлована к ней через конус - расширитель присоединяют протягиваемую трубу. Перед расширителем устанавливается инструмент с ножами для разрезания старой трубы и захватами для новой.

— Далее при протягивании расширитель разрезает (раскалывает) трубу на 2 части и вдавливает эти части в грунт.

Конструкция установки выполнена разборной, т.е. она разбирается на пять основных частей, каждая из которых опускается на дно рабочего колодца, где все части собираются - установка готова к работе.

Работы по бестраншейной прокладке трубопроводов можно проводить в любых грунтах, кроме грунтов, состоящих более чем на 50% из камней, установку обслуживают 3 человека.
