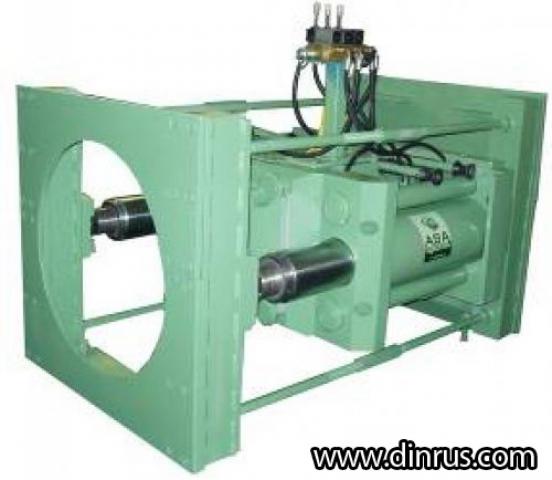

Установка АСР-240

Установка для бестраншейной прокладки трубопроводов АСР-240

Установка АСР-240 позволяет без вскрытия грунта:

—заменять трубопроводы и прокладывать новые, выполненные из различных материалов (с разрушением или без разрушения их) протяженностью до 120м, в зависимости от грунта, сохраняя внутренний диаметр или увеличивая его в 1,5 раза;

—прокладывать стальные коллекторы под железными дорогами и автомагистралями.

Установка АСР-240 предназначена для работы из котлована.

Технические характеристики установки АСР-240

Усилие, Толкающее 120
Усилие, Тянущее 200
Ход штока, мм 400
Диаметр трубы, мм до 630
Масса, кг 2310
Габариты, мм 1700 x 1020 х 1250
Гидроагрегат
Давление, МПа 50
Расход, л/мин 10
Мощность, кВт 12,7
Объем бака, л 100

Размещение установки в колодце
Для размещения силового агрегата роют рабочий котлован, а в месте, до которого необходимо протянуть трубу, - приемный.
Размеры рабочего котлована зависят от диаметра трубы и способа ведения работ (т.е. прокладка нового или замена существующего трубопровода), и должны обеспечивать доступ обслуживающего персонала к агрегату и узлам, и возможность базирования установки.;
Замена труб производится следующим образом

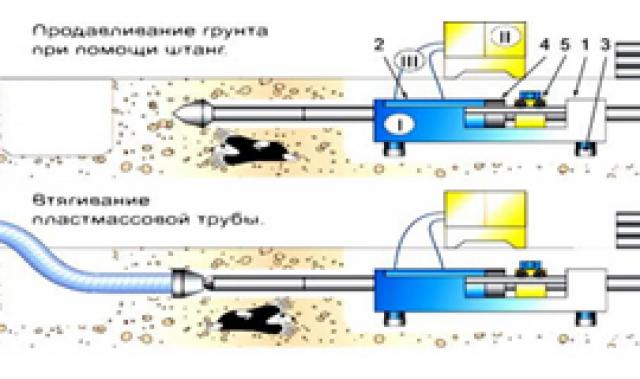

— выполняется рабочий ход гидроцилиндров, при этом происходит перемещение (задавливание) трубы на величину 1,6м;

— размеры приемного котлована зависят от размера модулей прокладываемого трубопровода;

— последовательно подают наборные штанги, которые зажимаются узлом захвата на штоке силового гидроцилиндра и свинчиваются друг с другом при помощи специального гидромеханического ключа. Силовой гидроцилиндр последовательно проталкивает штанги сквозь грунт или старый трубопровод. Первая штанга оснащена конусом, который необходим для прокалывания грунта;

— по достижении первой штангой ответного котлована к ней через конус - расширитель присоединяют протягиваемую трубу. Перед расширителем устанавливается инструмент с ножами для разрезания старой трубы;

— далее при протягивании расширитель разрезает (раскалывает) трубу на 2 части и вдавливает эти части в грунт;

Работы по бестраншейной прокладке трубопроводов можно проводить в любых грунтах, кроме грунтов, состоящих более чем на 50% из камней, установку обслуживают 3 человека.

Комплект поставки:

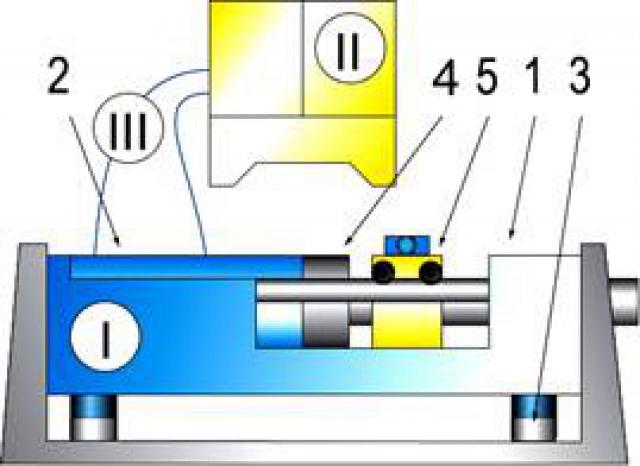

I. Силовой блок
1. Рама с опорными плитами
2. Силовой гидроцилиндр
3. Гидроцилиндры для пространственного ориентирования силового гидроцилиндра
4. Устройство для зажима штанг
5. Гидравлический ключ
II. Гидроагрегат
III. Рукава высокого давления
